ZASTOSOWANIE
System PI 50N służy do konstruowania okien, witryn zabudów zewnętrznych termoizolowanych przeznaczonych do zabudowy zewnętrznej w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.
System umożliwia wykonywania następujących konstrukcji:

1. okna stałe,
2. okna rozwierno-uchylne,
3. okna rozwierne,
4. okna uchylne,
5. okna wieloskrzydłowe,
6. okna ze stałymi słupkami,
7. okna z ruchomym słupkiem,
8. okna z ukrytym skrzydłem,
9. okna uchylno-przesuwne,
10. okna antywłamaniowe.

OPIS TECHNICZNY

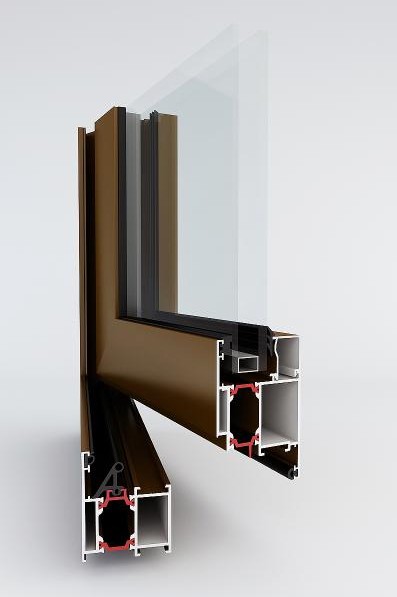

System PI 50N składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
futryna -50 mm
skrzydło -59 mm
W systemie PI 50N można stosować różnego typu wypełnienia (szkło zespolone, także w pakietach trzyszybowych o grubości 13-40 mm).

Wymiary skrzydeł, słupków i poprzeczek należy ustalać na podstawie obliczeń statycznych, z uwzględnieniem obciążeń wiatrem , charakterystyki wytrzymałościowej kształtowników aluminiowych, rodzaju oszklenia i dopuszczalnych ugięć elementów okien i drzwi balkonowych. Maksymalna szerokość skrzydeł rozwiernych i uchylno-rozwiernych wynosi 1500 mm, wysokość 2400mm, maksymalny ciężar 130 kg. Profile dodatkowe umożliwiają wykonywanie okien kombinowanych o różnych funkcjach zestawionych w dowolne układy.

DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
System pozwala na konstruowanie konstrukcji o dużych wymiarach ze względu na wykorzystanie wzmocnionych profilu w układzie od zewnątrz jak i od wewnątrz. Profile kątowe pozwalają budować zestawy konstrukcji pod dowolnym kątem. Duża różnorodność specjalistycznych profili umożliwia wykonywanie okien o bardzo dobrych parametrach cieplnych odpowiedniej wielkości oraz dowolne zestawianie różnego rodzaju okien. Walory estetyczne konstrukcji są podkreślone przez wysoką jakość wykończenia powierzchni profili: malowanie lakierem proszkowym, w kolorach drewnopodobnych i anodowanie.

CECHY CHARAKTERYSTYCZNE
System pozwala na realizacje nowoczesnych rozwiązań konstrukcji okiennych w przeróżnych konfiguracjach i układach. Umożliwia instalowanie okien w systemach fasadowych. System posiada oryginalny system potrójnego uszczelnienia.

Okna systemu PI 50N pozwalają na optymalne wykonywanie konstrukcji elewacji budynków z uwzględnieniem specjalnych potrzeb użytkownika w zakresie funkcjonalność, estetyki i trwałości. Rozwiązania umożliwiają nadanie budynkowi indywidualnego charakteru, zapewniają realizację wizji architektonicznej, wykorzystując ekonomiczne rozwiązanie.

Przydatność stosowania w budownictwie wyrobu pod nazwą „Okna i drzwi balkonowe systemu YAWAL® PI 50 z kształtowników aluminiowych z przekładką termiczną” stwierdza Aprobata Techniczna ITB AT-15-4201/2006”

Dane techniczne

Parametr	Norma	Wartość
Infiltracja powietrza	PN-EN 12207	klasa 4
Szczelność na przenikanie wody	PN-EN 12208	E750
Odkształcenie	PN-EN 12210	C4
Izolacyjność akustyczna	PN-EN ISO 140-3	30÷40 dB
Izolacyjność termiczna		Uf=2,3÷2,4 W/m2K
Kategoria korozyjności	PN-EN ISO 12944-2:2001	C1, C2, C3, C4
