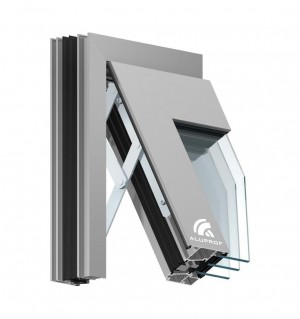

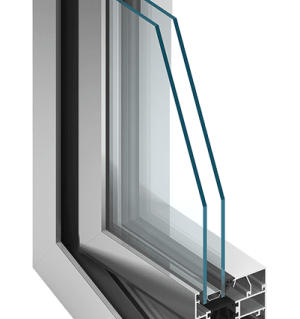

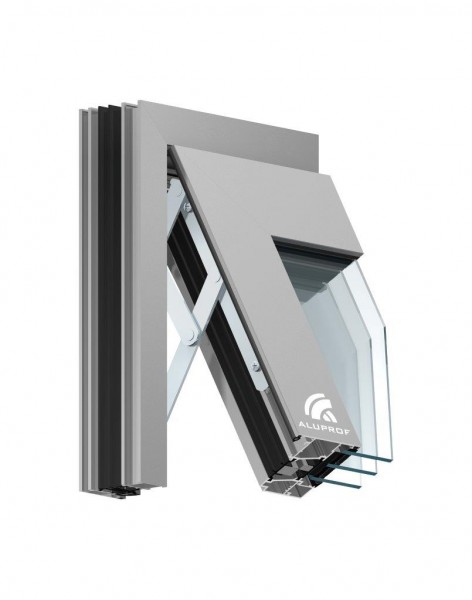

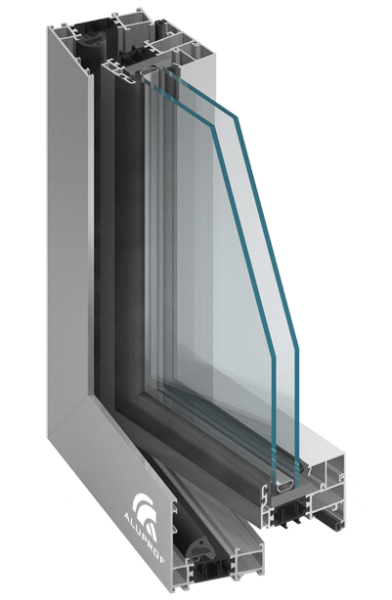

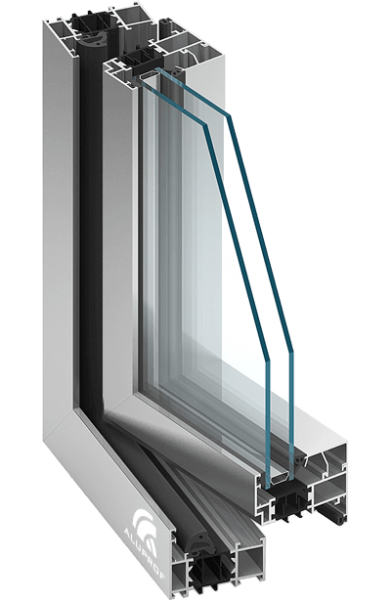

MB-70 System okienno-drzwiowy z izolacją termiczną

MB-70 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.

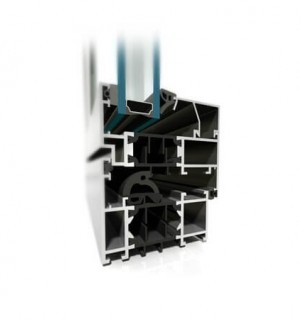

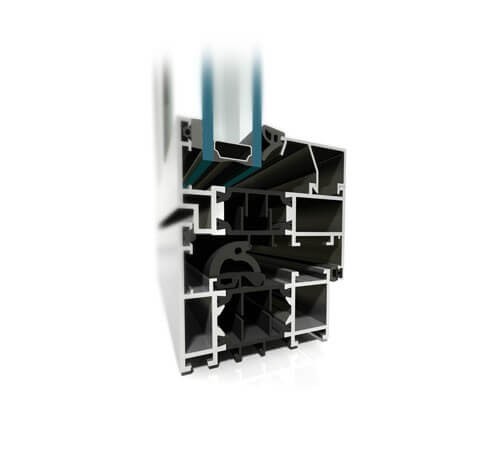

System MB-70 charakteryzuje się rewelacyjnie niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu specjalnych przekładek termicznych i uszczelek. Ma to duże znaczenie w dobie rosnących wymagań w zakresie gospodarowania energią i ochrony środowiska. Współczynnik Uf dla konstrukcji systemu MB-70 w zależności użytych profili i akcesoriów wynosi od 1,5 do 2,39 W/(m2K). W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 34 (okna) i 24 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Oferowany kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Przekładki termiczne stosowane w oknach posiadają dodatkowo uszczelnienie na styku kształtownika i przekładki oraz występy dzielące komorę pomiędzy kształtownikami aluminiowymi wewnętrznym i zewnętrznym na trzy części. Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z dwukomponentowego kauczuku syntetycznego EPDM: litego i komórkowego, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji oraz bardzo dobrą izolacyjność termiczną. MB-70 jest pierwszym systemem, w którym do wykonania uszczelki centralnej wykorzystano ten rodzaj materiału.

System pozwala na stosowanie zestawów szybowych grubości od 21 mm do 57 mm w skrzydłach okien oraz od 12 mm do 48 mm w oknach stałych i skrzydłach drzwi. Tak szeroki zakres grubości wypełnień gwarantuje możliwość stosowania wszystkich typowych i niestandardowych szyb.

Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego lub anodowania.

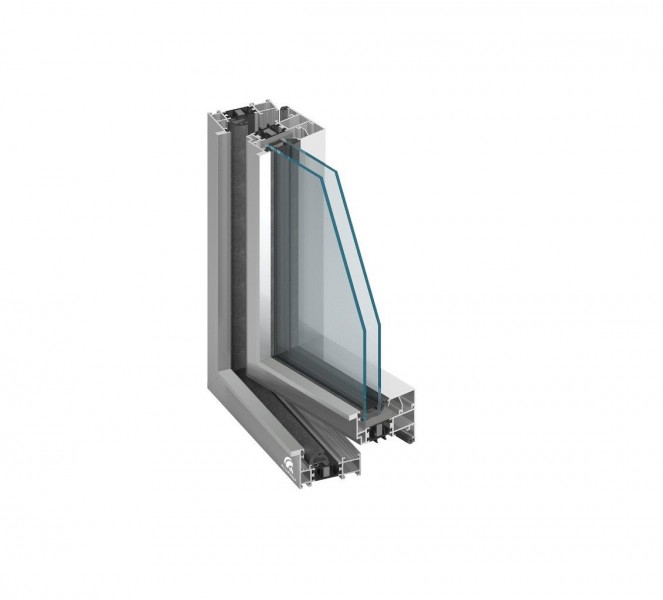

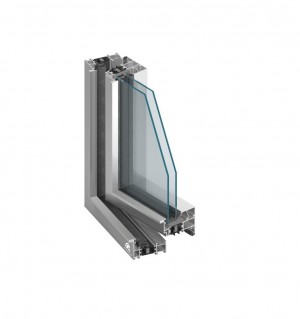

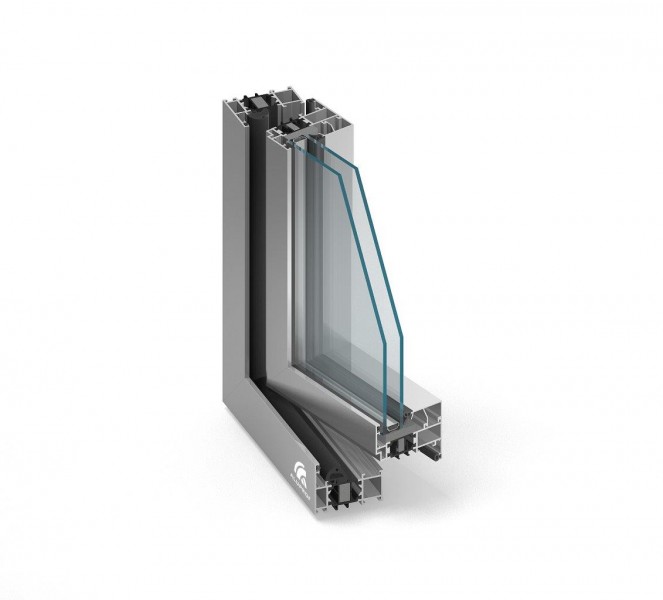

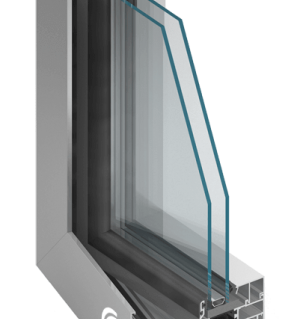

System MB-70 jest podstawą rozwiązań o podwyższonej izolacyjności termicznej: MB-70 HI, MB-70US HI oraz fasady zimno-ciepłej na bazie okien MB-70CW HI.

System ten umożliwia również budowę konstrukcji okien i drzwi antywłamaniowych w klasach: RC1 - RC3 oraz okien MB-70RC4 o najwyższej odporności na włamanie w klasie RC4.

Dane techniczne

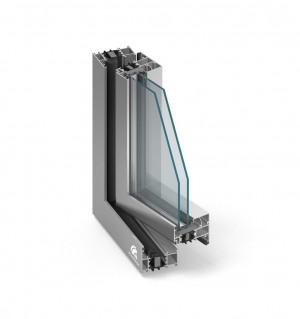

OKNA MB-70
Głębokość ramy 70 mm
Głębokość skrzydła 79 mm
Grubość szklenia ościeżnica 15-54 mm, skrzydło 23-62 mm
Max wymiary skrzydła H do 2400 mm, L do 1600 mm
Max ciężar skrzydła 130 kg

PARAMETRY TECHNICZNE
Przepuszczalność powietrza: klasa 4, EN 1026:2001; EN 12207:2001
Wodoszczelność: do klasy E1200 EN 1027:2001; EN 12208:2001
Izolacyjność termiczna Uf od 1,0 W/(m2K)
Odporność na obciążenie wiatrem do klasy C5,EN 12211:2001; EN 12210:2001

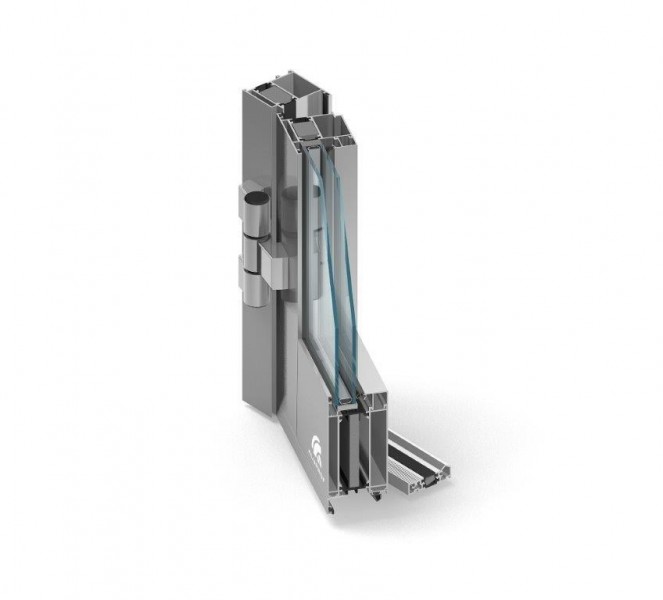

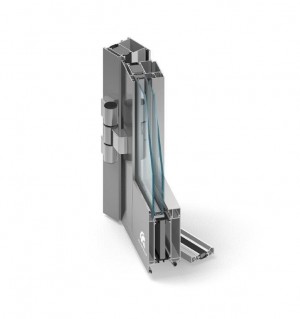

DRZWI MB-70
Głębokość ramy 70 mm
Głębokość skrzydła 70 mm
Grubość szklenia 15-54 mm
Max wymiary skrzydła H do 2400 mm, L do 1300 mm
Max ciężar skrzydła 120 kg

PARAMETRY TECHNICZNE
Przepuszczalność powietrza: klasa 4, EN 1026:2001; EN 12207:2001
Wodoszczelność: do klasy E1200, EN 1027:2001; EN 12208:2001
Izolacyjność termiczna Uf od 1,0 W/(m2K)
Odporność na obciążenie wiatrem do klasy C5 EN 12211:2001; EN 12210:2001
